如何为固态继电器和固态模块选择合适的散热片?

固态继电器和固态模块在运行时会产生热量。如果想提高固态继电器和固态模块的效率和使用寿命,就需要选择合适的散热片和散热器。通过本文,您将了解散热片和散热器的工作原理?固态继电器和固态模块的热量计算公式是什么?如何为固态继电器和固态模块选择合适的散热片?

您可以通过下面的目录和浏览器右侧的快速导航器快速导航到您感兴趣的章节。



目录



§1. 散热片和散热器如何工作?

§2. 如何计算热量?

§3. 如何选择散热片和散热器?

§1. 散热片和散热器如何工作?

散热片和散热器的作用是散发固态继电器和固态模块产生的热量,以确保它们在最佳条件下稳定可靠地工作,不会因高温而烧坏和损坏。散热片的散热效果不仅与其规格(尺寸、形状)有关,还与外部环境因素有关,如环境温度(季节)、通风条件(自然冷却或强制冷却、通风量)、安装密度等。此外,还需要考虑固态继电器或模块本身的体积以及设备中散热器的安装空间是否符合散热器的规格。

How the Heat Sink and Radiator works?

固态继电器和固态模块的冷却方式可分为风冷和水冷。而风冷可以进一步分为自然冷却(采用散热片)和风扇强制冷却(采用风冷散热器或风扇)。通常,如果固态继电器和固态模块的负载电流达到10A,则必须配备散热片。如果负载电流为40A以上,则必须安装风冷散热器或水冷散热器。

当固态模块用于负载功率大于15KW的设备时,建议使用合适的散热片,并在散热器和其背板之间涂上导热硅脂,并通过冷空气进行冷却。如果电流低于350A,则通过强制风冷来冷却模块。如果电流超过400A,固态模块的冷却方法可以是风冷或水冷。

Temperature switch

因此,在实际应用中,我们建议在散热器的安装表面,即靠近固态继电器或模块的背板大概20mm以内的位置,安装一个配有常闭触点的75°C温控开关,然后将固态继电器或模块的控制信号端与这个常闭触点串联。在这种情况下,如果温控开关检测到散热器的温度超过75°C,常闭触点就会打开,切断固态继电器或模块的控制信号,使其立即关闭。对于三相固态继电器或者模块而言,如果其每一相上的实际电流超过50A,那么建议也安装一个温控开关对其进行保护,以确保它即便在相对恶劣的工作环境下也不会因过热而损坏。


§2. 如何计算热量?

How to calculate the Heat?

我们不能通过固态继电器或模块的型号来指定散热器的规格,而是需要知道它们的实际发热量,这一方面与它们的实际工作功率有关,另一方面也与具体的散热环境有关。我们可以通过一些热量检测手段或热力学公式来获得精确的热量数据。不过,如果条件有限或者您想要一种简单的方法,那么我们也可以使用一些经验系数来计算固态继电器或模块的热量。

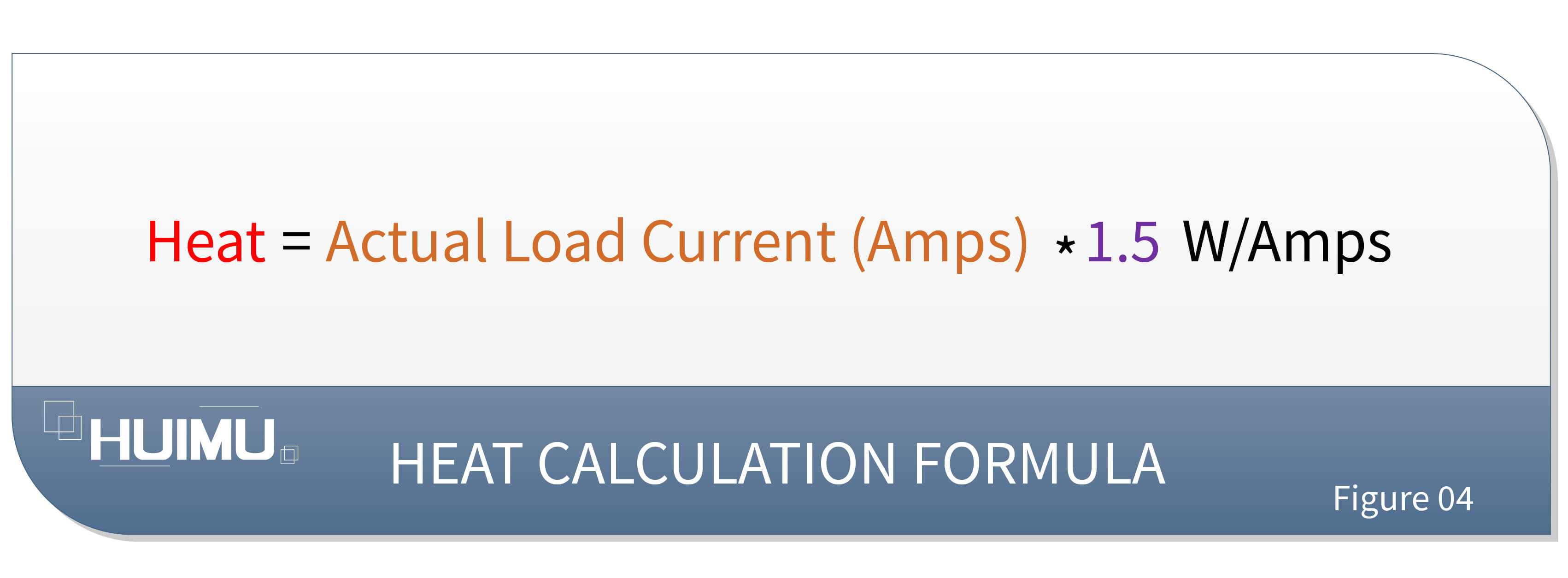

Heat calculation formula1
◆ 热量 = 实际负载电流(安培)* 1.5瓦/安培

需要注意的是,对于单相固态继电器、单相交流稳压器模块和R系列固态稳压器,如果我们知道它们在正常工作条件下的实际负载电流,就可以通过此公式计算出它们的发热量。但是,对于三相固态继电器和三相交流稳压器模块,应将其每相上的负载电流相加作为实际负载电流,并代入上述公式。

Heat calculation formula2
◆ 热量 = 实际负载电流(安培)* 3.0瓦/安培

这条公式适用于单相全控桥式整流模块。


§3. 如何选择散热片和散热器?

How to select Heat Sink and Radiator?

我们产品的散热装置分为两类,一类是固态继电器的散热片,另一类是固态模块的散热器。

◆ 固态继电器的散热片

MG-I、MG-W、MG-T、MG-L、MG-H、MG-F和MG-Y系列适用于各种单相固态继电器、单相交流稳压器模块、R系列固态稳压器、工业固态继电器和各种三相交流固态继电器。

◆ 固态模块的散热器

E、K、Z、Y和G系列适用于直流换向模块、调压模块、整流模块、移相触发模块、晶闸管模块、混合模块和焊机模块。由于这些固态模块的功耗都很大,因此通常都需要额外配备一个风冷风扇。

Heat sinks and radiators

下面我们提供一些常见的解决方案作为参考,以进一步降低选型难度。

● MGR-DT系列全隔离单相交流固态稳压模块

该模块的热量 = 实际负载电流(安培)* 1.5瓦/安培。您可以选择MG-L或者MG-H系列散热器。

● MGR-DQZ系列单相全隔离全控固态桥式整流模块

该模块的热量 = 实际负载电流(安培)* 3.0瓦/安培。您可以选择MG-L或MG-H系列散热器。

● MGR-STY系列全隔离三相交流固态稳压模块

该模块的热量 = 实际负载电流(安培)* 1.5瓦/安培。您可以选择MG-Y或MG-H系列散热器。

● SSR-3JK系列三相固态移相触发模块

该模块与我公司生产的随机触发固态继电器配套使用。最新的SSR-3JK系列模块已集成了同步变压器TB-3,因此只需三个标准固态继电器和三个MG-Y系列散热器就能构建一个调压系统了。不过,如果选用三个工业固态继电器,则建议使用Y系列散热器,并加装一个风冷风扇。

● SX-JK系列三相固态移相触发模块

如果您已经有晶闸管电路了,则可以选择此系列模块,而无需购买额外的固态继电器。由于这个系列的模块的发热量非常小,通常不需要安装散热片。
